НАЗНАЧЕНИЕ И ОБЛАСТИ ПРИМЕНЕНИЯ
- устройство деформационных швов со щебеночным заполнением железобетонных а/д, мостов
- устройство прирельсовых деформационных швов
- устройство деформационных швов в производственных помещениях между плитами перекрытий, подверженных динамическим нагрузкам
- устройство щебеночно-мастичных деформационных вставок
| Область применения | Дорожно-климатические зоны |
Марка мастики |
|---|---|---|
| Мостовые сооружения, сборные покрытия, прирельсовые деформационные швы |
«БРИТ» |
|
|
Шебеночно-мастичные швы и вставки, прирельсовые швы, деформационные швы сборных покрытий. |
I – III |
ДШ-85 |
|
III – V |
ДШ-90 |
|

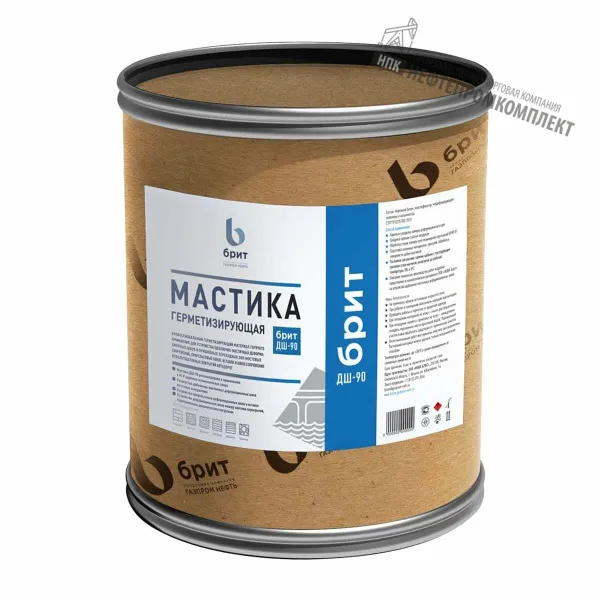

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ мостовой мастики БРИТ ДШ
| Наименование показателей | Норма для мастик герметизирующих «БРИТ» марки | |
| ДШ-85 | ДШ-90 | |
|
Теплостойкость в течение 5 ч, °С, не менее |
+85 |
+90 |
|
Гибкость на стержне Ø 10 мм, °С, не выше |
минус 35 | минус 25 |
| Относительное удлинение в момент разрыва, %, не менее при t минус 20 °С | 100 | 50 |
Назначение мастики БРИТ ДШ
Основной областью применения мостовой битумно-полимерной герметизирующей мастики ДШ является устройство щебеночно-мастичных деформационных швов (ЩМДШ) на мостах и путепроводах. В швах данного типа жесткий каркас из одномерного щебня воспринимает нагрузки от транспортных средств, а эластичная мастичная матрица компенсирует вертикальные и горизонтальные перемещения пролетного строения. Мастика ДШ-85 рекомендована для применения в условиях I-II дорожно-климатических зон, а ДШ-90 для III-IV ДКЗ. Конструкции и технология производства работ подробно описаны в специальной литературе и в Рекомендациях по устройству ЩМДШ.
Другой областью применения герметизирующих мастик ДШ является герметизация швов в сборных железобетонных покрытиях. В отличие от монолитных, деформационные швы сборных покрытий формируются непосредственно в процессе их монтажа. Такие швы отличаются непостоянством геометрических параметров и наличием вертикальных превышений уровней кромок смежных плит. Другой особенностью данного типа швов является наличие так называемых «монтажных окон» - участков большой ширины. В участках монтажных окон мастика подвергается мощным сдвиговым нагрузкам от колес транспортных средств, что может приводить к преждевременному нарушению герметичности. При этом температурные деформации плит и соответственно, перемещения кромок плит, даже в условиях сурового климата, невелики и редко превышают 30-50%. В связи с этим, для герметизации деформационных швов сборных железобетонных покрытий рекомендуется применять не аэродромные герметики, а более жесткие мастики, марок ДШ-85 и ДШ-90.
Еще одной областью применения мостовой мастики является устройство прирельсовых деформационных швов, так называемых «трамбортов» - эластичных вставок между трамвайными рельсами и покрытием городских улиц. Такие вставки эффективно воспринимают высокие динамические нагрузки от подвижного состава и предотвращают разрушение асфальтобетона в зоне примыкания к головке рельса. За период с 2006г. в Санкт-Петербурге с использованием герметизирующей мастики БРИТ ДШ-85 устроено более 250км прирельсовых деформационных швов.
