ТУ 2245-030-46541379-2004

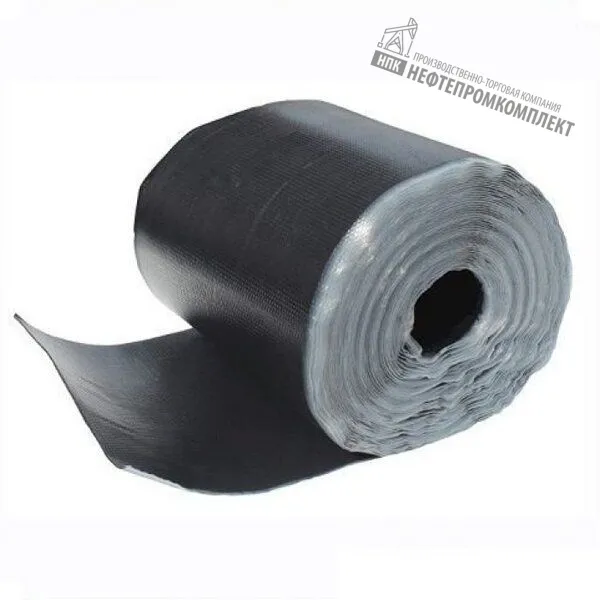

Лента радиационно сшитая мастичная Донрад Газ применяется в условиях трассы. Предназначается для основательного изоляционного ремонта трубопроводов, транспортирующих нефть, газ и другие продукты. Состав материала: клеящий слой в виде битумно-полимерной мастики, радиационно-сшитая ПЭ основа, прошедшая термосветостабилизацию.
Как гидроизоляционная обертка подходит для труб диаметром до 1,42 м. Температура перекачиваемого продукта — до 35 °C. Изолента ДОНРАД ГАЗ, в разработке которой участвовал научно-исследовательский институт «ВНИИГАЗ», производится по ТУ 2245-030-46541379.
Характеристики ленты ДОНРАД-ГАЗ
Основные параметры противокоррозионной ленточной изоляции:
— прочность на продольный разрыв (при t 20 °С) — от 12 МПа;
— удлинение при тех же условиях — от 200%;
— гибкость на стержне (с R 1 см) — от -20 °C;
— адгезия к участкам нахлеста (при 20 °C) — от 7 H/см;
— водопоглощение — до 5% при 60 °C спустя 1000 ч.
На материале не должно быть проколов, разрывов и локальных мест без мастики.
Размеры лент указаны в таблице
|
Наименование показателя |
Норма |
|---|---|
|
Общая толщина ленты, мм |
1,8 ± 0,2 |
|
Ширина ленты, мм |
450 ± 5 |
|
Наружный диаметр рулона, мм |
350 ± 50 |
|
Длина полотна в рулоне, м |
60 ± 1 |
|
Наименование показателя |
Норма |
|
Общая толщина ленты, мм |
1,8 ± 0,2 |
|
Ширина ленты, мм |
450 ± 5 |
|
Наружный диаметр рулона, мм |
350 ± 50 |
|
Длина полотна в рулоне, м |
60 ± 1 |
|
Примечание: По согласованию с потребителем возможно изготовление ленты другой ширины и длины полотна и другого наружного диаметра рулона |
|
Для предотвращения слипания ленты в рулоне на мастичный слой наносится антиадгезионный материал, который должен выступать за ширину полотна ленты не более чем на 15 мм с каждой стороны.
Рулон ленты должен состоять из одного отрезка полотна. При разматывании рулона антиадгезионный материал должен свободно отслаиваться от мастичного слоя.
Внешний вид и показатели качества ленты ДОНАРД ГАЗ
|
Наименование показателя |
Норма |
|---|---|
|
Внешний вид рулона |
Конусность, бочкообразность, седловидность - не более 5мм по ширине рулона |
|
Внешний вид ленты |
Не допускаются разрывы, складки, проколы, пропуски мастики и инородные включения |
|
Прочность при разрыве ленты-основы в продольном направлении при температуре (20 ± 5)°С, МПа, не менее |
12,0 |
|
Относительное удлинение при разрыве ленты-основы в продольном направлении при температуре (20±5)°С, %, не менее |
200 |
|
Содержание гель-фракции ленты-основы, %, не менее |
40 |
|
Гибкость на брусе с радиусом закругления 10 мм, °С, не выше |
-20 |
|
Адгезия к битумно-полимерному покрытию при температуре 20°С, Н/см, не менее* |
10,0 |
|
Адгезия ленты к ленте в нахлесте при температуре 20°С, Н/см, не менее |
7,0 |
|
Водопоглощение через 1000 ч при 60°С, %, не более |
5,0 |
|
Диэлектрическая сплошность. Отсутствие пробоя при электрическом напряжении, кВ/мм |
5,0 |
|
* Адгезия ленты проверяется к битумно-полимерному покрытию, с которым она используется как обертка. Конструкции покрытия указаны в разделе «Указания по применению». |
|
Способы нанесения ленты Донрад-Газ
Оберткой Донрад Газ трубопроводы переизолируются при уличной температуре в границах от -20 до 40 °C. Вместе с лентой в разных вариантах комбинируются: грунтовка и мастика Транскор-Газ, армированный мастичный материал в рулоне РАМ, стекольная сетка ССТ-Б. Вместо этих изделий можно использовать иные, разрешенные к применению.
— Вариант 1. Грунтовка, армированное полотно, лента-обертка. Перехлест второго материала — 50%, третьего — от 3 см.
— Вариант 2. Грунтовка, мастика, стекольная сетка, лента. Последняя подходит для труб Ø до 0,72 м. Наматывается с нахлестом от 30 мм.
— Вариант 3. Грунтовка, материал РАМ, изолента. Перехлест тот же.
При t воздуха до 5 °C обертка сутки выдерживается в теплом помещении. Затем наматывается (при одновременном удалении с нее антиадгезионной пленки) на сухую предварительно очищенную поверхность. При спиралевидном нанесении соблюдается натяжение от 2 кг/см ширины. У готового покрытия не должно быть морщин и складок.
Изолента Донрад-Газ: упаковка, хранение и перевозка
Обертка выпускается в рулонах, в центре которых — полимерная гильза внешним Ø 8,5 см. Во избежание разматывания конец фиксируется скотчем. Рулоны пакуются в ПЭ пленки либо мешки, и устанавливаются в ряд на поддоны.
Изолента перевозится в крытых автомобилях. Хранится на складах, где обеспечивается нормативный микроклимат: влажность — до 90%, температура — 10-30 °C. Минимальное расстояние до отопительных приборов — 100 см.
