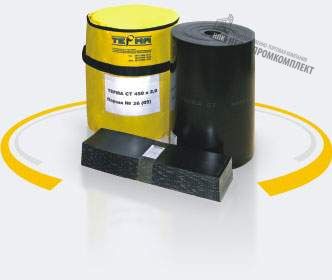

Согласно ТУ 2245-046-82119587-2013 манжета термоусаживающаяся Терма СТМП применяется для внешней гидроизоляции подземных трубопроводов с ПЭ защитой Ø до 1,422 м. Места установки — участки со сварными швами. Образующееся покрытие соответствует Госстандарту Р 51164-98. Изоляционный комплект составляют:
— манжета СТМП;
— замковая накладка ЛКА;
Антикоррозионная защита создается при уличной температуре от -30 до 50 °C, эксплуатируется — при t от -20 до 60 °C.
Терма-СТМП: 2-компонентный эпоксидный праймер
Первым наносится праймер. Он состоит из смолы и отвердителя, и подходит только для поверхности из стали. Количество компонентов и их пропорция, исходя из размеров стыка, просчитывается производителем. Составляющие перемешиваются на месте монтажа непосредственно перед применением.
Между нанесениями первичной изоляции и собственно манжеты должно пройти время, достаточное, чтобы грунтовочной слой полностью высох. На предварительном этапе участок для отделки очищается от грязи, ржавчины, окалины. Используется шлифовальный диск или пескоструй.
Терма-СТМП: термоусаживаемая манжета
Манжета СТМП, в зависимости от Ø трубы и с учетом степени усадки, нарезается соответствующей длины из 2-слойной ленты. Верхний слой — полиэтиленовая основа, прошедшая теплосветостабилизацию. Она, будучи радиационно-сшитой, отличается высокой стойкостью к механическим нагрузкам. Нижняя рабочая поверхность обработана термоплавким клеем.
Устанавливается манжета на прогрунтованную праймером поверхность. После наматывания материала на сварной шов образуется монтажный перехлест около 10 см. С использованием горелки материал в месте нахлеста изнутри прогревается, затем запрессовывается роликом либо специальными перчатками.
Терма-СТМП: замковая пластина
Для соединения кольца в районе нахлеста предусмотрена замковая пластина. Она также состоит из 2-х слоев. Верхний — радиационно-сшитая ПЭ основа, прошедшая теплосветостабилизацию. Нижний — термоплавкий адгезив, усиленный стеклосеткой. Благодаря армированию величина усадки изделия незначительная.
Пластина, после прогревания изнутри, накладывается на перехлест. Вслед за повторной термообработкой замок прикатывается роликом. В завершение с помощью газовой горелки проводится усадка, по ходу которой удаляются пузыри.
Размеры манжет Терма-СТМП
Геометрические параметры манжеты зависят от нескольких факторов. На заводе без изоляции остаются края труб шириной 15 см. После сварочных работ этот размер увеличивается вдвое — до 30 см. Для обеспечения нахлеста на заводское покрытие, в соответствии с требованиями ГОСТ, материал расширяется до 45 см.
Таб. Рекомендуемые размеры
|
Ø трубы, м |
0,057-0,159 |
0,168-0,477 |
0,529-0,82 |
1,02-1,72 |
|
Толщина манжеты, мм |
2,0 |
|
|
2,4 |
|
Длина/толщина замка, см/мм |
8/1,4 |
10/1,4 |
12/1,4 |
15/1,4 |
Ширина манжет/замковых пластин: 35, 45 и 65 см.
Заказать манжету термоусаживающуюся ТЕРМА-СТМП: купить недорого
В ассортименте компании «Нефтепромкомплект» манжета Терма СТМП в большом количестве. Можем обеспечить товаром как оптового, так и розничного покупателя. Сертифицированную изоляцию продаем недорого, доставляем оперативно. Заказывайте! Заявки принимаем от юридических и физических лиц из России и стран СНГ. Варианты расчета — наличный и безналичный.
| Диаметр трубы, мм. | O 57 - O 159 | O 168 - O 477 | O 529 - O 820 | O 1020 - O 1720 |
| Толщина манжеты, мм. | 2,0 * | 2,4 * | ||
| Длина замковой пластины, мм | 80 ** | 100 ** | 120 ** | 150 ** |
| Толщина замковой пластины, мм | 1,4 *** | 1,4 *** | 1,4 *** | 1,4 *** |
* - допустимое отклонение +0,2 мм.
** - допустимое отклонение ±5 мм.
*** - допустимое отклонение ±0,2 мм.
Ширина манжет составлять: 350мм, 450мм, 650мм (другие размеры - по дополнительной договорённости с производителем). Ширина «замковой пластины» «ТЕРМА-ЛКА» всегда равна ширине манжеты.
