Назначение: Противоэрозионный контейнер текстильный используется при переходе трубопроводов через водные преграды для стабилизации размываемого профиля дна при выходе их из подводной части на берег. Устройство КП выполнено таким образом, чтобы максимально обеспечить безопасность и надежность работы конструкции с минимальными затратами.
Для чего используется Контейнер противоэрозионный КП?
Контейнеры противоэрозионные КП, заполненные минеральным грунтом, применяются для обеспечения технологическими проездами трасс магистральных трубопроводов, при ремонте размытых трубопроводов в русле рек, на подводных переходах трубопроводов, на участках распространения льдистых и сильнольдистых грунтов в период строительства и эксплуатации технологических проездов и подъездов, возведения берегозащитных дамб.
Обычно контейнер противоэрозионный КП в создании конструкций насыпи используется в сочетании с другими геосинтетическими материалами, например, с геомембранами, геотекстильным полотном Дорнит, георешетками.
Технология применения Контейнера противоэрозионного КП
Контейнер противоэрозионный КП подвешивают к загрузочному бункеру за грузовые элементы, рукав, через который происходит заполнение грунтом КП, надевают на насадку бункера, закрепляя его бандажным элементом (проволока, либо мягкая бандажная лента). Грузовые элементы КП привязывают к металлоконструкциям бункера с возможностью развязывания узлов под нагрузкой ( на «бантик»). При загрузке грунтом в начальной стадии, дно КП должно быть выше пола на 0,3-0,5 м во избежание образования складок и неравномерной загрузки емкости. Грунт засыпают с промежуточным трамбованием ручными способом, в две стадии: вначале засыпают грунт «до отказа», после чего отсоединяют грузовые элементы (развязывают «бантики») и КП опирается на землю.
Далее идет заполнение верхней части Контейнера противоэрозионного КП. После заполнения рукав КП отсоединяют от бункера, рукав запасовывается внутрь КП между грунтом и оболочкой. Затем связывают между собой смежные грузовые элементы упаковочным шнуром, стягивая этим торец КП. Загруженные Контейнера противоэрозионные КП складируют на ровной закрытой площадке на поддоне или настиле в вертикальном положении в один ярус. Загруженные КП доставляют к месту работ, где с плавсредств или с берега (переезда) устанавливают на дно реки или траншеи.

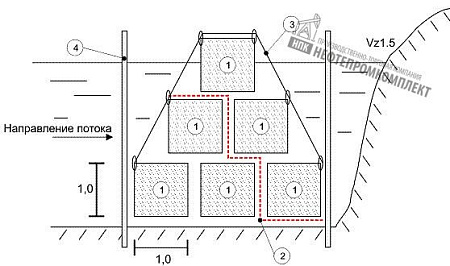

1. Противоэрозионный контейнер КП;
2. фильтрующая прослойка из геотекстиля;
3. увязочный трос;
4. деревянный шпунт.
Физикомеханические характеристики Контейнера противоэрозионного КП
Наименование показателей |
Значение показателей |
Материал, из которого изготовлен противоэрозионный контейнер КП |
Ткань ТБГ-360 Нитки ЛЛ-370 |
Срок службы КП, не менее, лет - в грунтовом сооружении насыпи - в конструкции дамбы |
50 10 |
Нагрузки на контейнер при устройстве сооружений в несколько ярусов, не более, м |
6 |
Марка контейнера КП |
КП-0,05 |
КП-0,1 |
КП-0,2 |
КП-0,4 |
КП-0,8 |
КП-1,8 |
КП-2,5 |
КП-5,5 |
Вес загружаемого контейнера в воздухе, m |
0,05 |
0,09 |
0,22 |
0,42 |
0,75 |
1,75 |
2,5 |
5,5 |
Объем заполняемого грунта, м3 |
0,03 |
0,06 |
0,15 |
0,28 |
0,5 |
1,17 |
1,68 |
3,6 |
Высота контейнера, мм |
400 |
500 |
600 |
800 |
1000 |
1200 |
1200 |
1500 |
Диаметр контейнера, мм |
400 |
400 |
500 |
700 |
900 |
1300 |
1500 |
1900 |
