Опорно направляющие кольца ОНК используются при строительно-ремонтных работах для прокладки трубопроводов (Ø до 1,42 м) в защитных футлярах через автомобильные и ж/д дороги, под реками и ручьями, над оврагами и другими препятствиями. Назначение: трубозащита от механического и электрического воздействия.

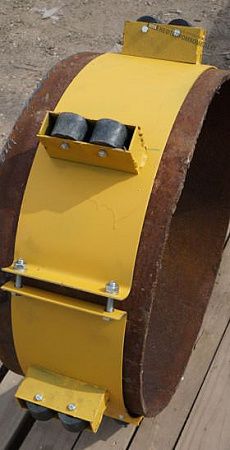

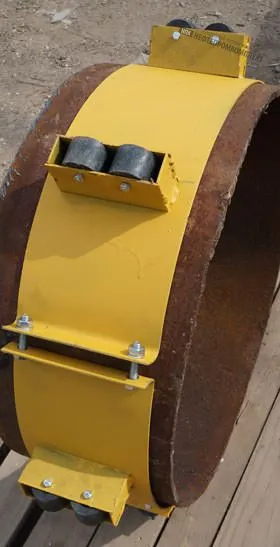

Представляют собой металлические изделия из 2-х или 3-х полукруглых сегментов, которые при монтаже соединяются болтами и гайками либо иными метизами. Роль опорных элементов играют полиамидные ролики или ползунки.
Особенности и преимущества опорно-направляющих колец ОНК
Благодаря о/н кольцам, которые могут комплектоваться резиновыми прокладками или скальными листами, повышается скорость монтажа и эффективность эксплуатации трубопровода.
Особенности и преимущества:- устойчивость к механическим нагрузками, химической коррозии, блуждающим токам;
- прочность: изделие при температурах от -40 до 50 °C выдерживает давление 120 кг/см2;
- создание возможности бестраншейного ремонта.
При монтаже сегменты ОНК с определенным расстоянием между собой устанавливаются на стальной или полиэтиленовый трубопровод и с помощью метизов соединяются в кольцо. Оснащенная скользящими опорами труба протаскивается через кожух (футляр).
|
Размерные характеристики и технические параметры колец опорно-направляющих (ОНК) металлических с диэлектрическими опорами-ползунами (с прокладкой) |
||||
|
Диаметр трубопровода, мм |
Масса изделия, кг |
Диаметр ОНК по вершинам ребер, мм |
Ширина ОНК, мм |
Количество сегментов в кольце, Шт |
|
1420 |
28 |
1560 |
210 |
3 |
|
1220 |
23,5 |
1360 |
210 |
3 |
|
1020 |
22,1 |
1160 |
210 |
3 |
|
920 |
20,0 |
1060 |
175 |
3 |
|
820 |
18,3 |
960 |
175 |
3 |
|
720 |
16,2 |
860 |
175 |
3 |
|
630 |
14,4 |
770 |
175 |
3 |
|
530 |
12,4 |
670 |
175 |
3 |
|
426 |
10,1 |
566 |
175 |
3 |
|
377 |
5,9 |
477 |
130 |
2 |
|
325 |
4,5 |
425 |
130 |
2 |
|
273 |
4,3 |
373 |
130 |
2 |
|
219 |
3,7 |
319 |
130 |
2 |
|
168 |
2,3 |
268 |
90 |
2 |
|
159 |
2,2 |
259 |
90 |
2 |
|
133 |
2,1 |
233 |
90 |
2 |
|
114 |
1,8 |
214 |
90 |
2 |
|
108 |
1,7 |
208 |
90 |
2 |
|
89 |
1,4 |
169 |
90 |
2 |
|
57 |
0,9 |
137 |
90 |
2 |
Дистанция между опорно-направляющими кольцами ОНК
|
Ø трубопровода, мм |
Дистанция между ОНК для нефте-, продуктопроводов, м |
То же для газопроводов, м |
|
от 57 до 219 |
5 |
6 |
|
от 108 до 426 |
5 |
6 |
|
от 530 до 820 |
4,5 |
5 |
|
от 1020 до 1420 |
3,5 |
4 |
Купить опорно направляющие кольца для полиэтиленовых труб и стальных — недорого
Компания «Нефтепромкомплект» (Екатеринбург) по невысокой стоимости купить предлагает опорно-направляющие кольца ОНК: цена приведена на странице с товаром. Подайте заявку! Закажите звонок! Товар, на который предложим оптовую скидку, гарантированно доставим вовремя в указанный вами город России, СНГ.
