Полимерно-панельное балластирующее устройство ППУ представляет монтажную конструкцию для балластировки и обвалования трубных коммуникаций при подземной или полузаглубленной прокладке, а также для погружения в землю всплывшей секции трубопровода с созданием поверх грунтового слоя.

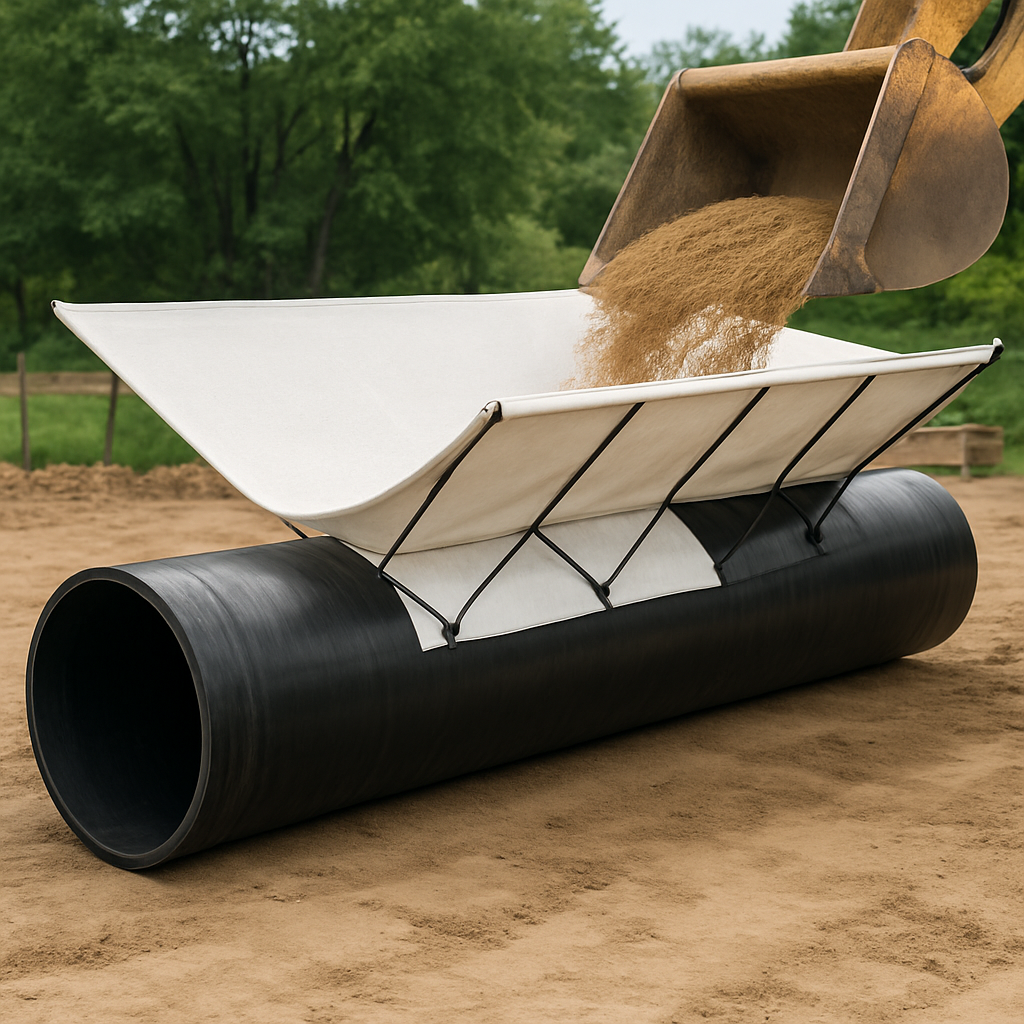

Внешне изделие представляет 2 разбирающиеся рамы, которые при сборке вставляются в проушины его тканевой составляющей. Матерчатая составляющая устройства сделана из 2-х не разделяющихся полотнищ, низ которого находится в иловой зоне, а верхняя часть является резервуаром для минерального грунта. Материал, используемый при создании конструкции, должен получить разрешение на соответствие качеству от АО «ВНИИСТ».
Устройства этого типа устанавливаются на трубопровод без зазоров со смежными секциями. Минеральное сырьё засыпается на верхнюю часть полотнища до того, как оно начнёт осыпаться за края, и до создания валика из грунта в высоту не менее метра.
В случае прокладки, реализованной под землёй, ППУ размещается на трубах поштучно с расчётным шагом.
Купить полимерно-панельные анкерующие устройства ППА по выгодной цене можно в производственно-торговой компании «НПК Нефтепромкомплект». По вопросам обращайтесь к консультантам интернет-магазина по телефону в шапке сайта, или через кнопку «Заказать звонок».
Размеры загруженной грунтом конструкции на трубопроводе
- длина (вдоль оси трубы) (мм)
- ширина (поперек трубы) (мм)
6250
3800
4000
Собственный вес конструкции (т/м)
(т/к-т)
0,036
0,220
0,060
0,360
Объем вмещаемого грунта (м3)
≥15
≥25
Объем вовлекаемого в работу грунта засыпки трубопровода над ППУ
≥8,5 м3
≥10
Общий объем вовлекаемого в работу грунта
≥23 м3
≥35
Общая масса грунта при g═ гр = 1,5т/м3
≤34,5
≥52
Разрушающая нагрузка (т)
120
144
Запас прочности:
- нормативный
- фактический в обводненной траншее
- в процессе строительства при сухой траншее
4
5,2 ÷ 6,67
3,48
4,1
2,76
Балластирующая способность в открытой обводненной траншее,
в заполненной грунтом траншее √ т/шт
≥20 ÷ 24
≥ 16 ÷20
40 ÷52
Расчетный шаг расстановки на трубопроводе при подземной прокладке (м)
≥25÷30
≥30
При обваловании оголенных участков
Без зазоров
