ТУ 2245-032-46541379-2005 (взамен ТУ 2245-003-46541379-98)
Термоусаживающаяся лента ДРЛ Л — изготовленный методом экструзии рулонный материал, способный при нагреве до 60 °C уменьшаться в длину. Применяется для защиты от коррозии магистральных, технологических и промышленных трубопроводов (Ø до 1,42 м), перекачивающих нефть, газ и другие продукты t до 35 °C.
При проведении ремонтных работ используется как обертка в комплексном полимерно-битумном покрытии — наматывается на трубы после грунтовки, мастики и сетки. Производство изоляции регламентируется ТУ 2245-032-46541379.
Лента ДРЛ-Л: размеры и характеристики

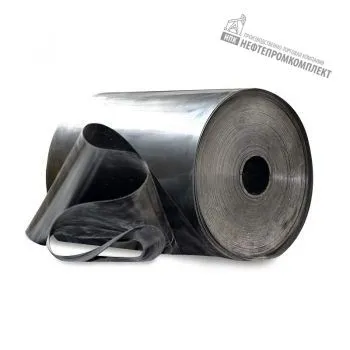

Изолента, поверхность которой должна быть без дефектов, выпускается в рулонах Ø 37,5 см. Размеры: длина — 160 м, ширина — 45,0, 22,5 см, толщина — 0,7-1,2 мм.
Ключевые параметры:
— удлинение и прочность перед разрывом — соответственно, от 200% и от 12,0 МПа;
— водопоглощение при 20 °C — до 0,5% через 1000 ч;
— продольная усадка при 130 °C — 15-40%.
Материал эффективно эксплуатируется при температуре от -20 до +40 °C.
Правила нанесения ленты ДРЛ-Л
Полотно наматывается на трубы с постоянным натяжением ручным или механическим способом. Если на улице t ниже -10 °C, материал предварительно прогревается двое суток в отапливаемом помещении, температура в котором должна быть в границах между 15 и 40 °C. Изолирование выполняется в соответствии с Госстандартом Р 51164-98.С.
Геометрические размеры полотна ленты приведены в таблице
|
Наименование показателя |
Норма |
Допустимое отклонение |
|---|---|---|
|
Толщина, мм 0,7
|
0,7 0,8 1,0 1,2 |
+0,1 +0,1 +0,1 +0,2 |
|
Ширина, мм |
225 450 |
+5 +5 |
|
Диаметр рулона, мм |
375 |
+ 25 - |
|
Примечания 1. По согласованию с потребителем допускается выпуск ленты других геометрических размеров 2. По длине полотна ленты в рулоне допускается наличие одного сварочного шва. |
||
Показатели качества ленты соответствуют нормам, приведенным в таблице
|
Наименование показателя и единица измерения |
Норма |
|---|---|
|
Внешний вид ленты |
Лента не должна иметь дефектов (пузырей, отверстий, включений) |
|
Прочность при разрыве, МПа, не менее |
12 |
|
Относительное удлинение при разрыве, %, не менее |
200 |
|
Изменение относительного удлинения при разрыве после выдержки при 110°С на воздухе в течение 1000 ч, %, не более |
25 |
|
Электрическая прочность, кВ/мм, не менее |
5 |
|
Релаксация ленты (уменьшение длины) при температуре 60°С, %, в пределах |
3 – 10 |
|
Усадка в продольном направлении при температуре 130°С, %, в пределах |
15 – 40 |
|
Гель-фракция, %, не менее |
30 |
|
Водопоглощение ленты в течение 1000 ч. при температуре 20°С, %, не более |
0,5 |
|
Прочность при ударе (в конструкции покрытия №13 по ГОСТ Р 51164) при температуре от –40 до +40°С, Дж, не менее |
4,0 |
|
Сопротивление пенетрации (вдавливанию), мм, |
|
|
— при температуре 20°С, не более |
0,2 |
|
— свыше 20°С, менее |
0,3 |
|
Грибостойкость*, балл, не менее |
2 |
|
*Испытания проводятся специализированной организацией при постановке продукции на производство или изменении рецептуры ленты |
|
Лента ДРЛ-Л: упаковка, транспортировка и хранение
Изолента выпускается в рулонах на 80-миллиметровых в диаметре пластиковых шпулях. Для упаковки используется полиэтиленовая пленка. Перевозится материал крытыми транспортными средствами, хранится в защищенных от осадков и солнца складских помещениях. Рекомендуемая температура в последних — от -40 до 40 °C. При хранении и перевозке рулоны должны стоять вертикально.
Заказать ленту ДРЛ-Л: купить по невысокой стоимости
Компания «Нефтепромкомплект» — крупный производитель трубной изоляции. Поскольку торгуем без посредников, купить ленту ДРЛ Л предлагаем по цене ниже среднерыночной. Качество гарантируем. Заказывайте! Оперативно доставим товар в Москву, Сургут, Новосибирск и другие города России, а также СНГ. Звоните! Компетентно ответим на все вопросы. Оптовым покупателям предложим скидку.
